Гидравлическая система автоматической трансмиссии.




  1. Понятие автоматической трансмиссии (АКПП)
  2. Гидротрансформатор в АКПП
  3. Планетарные ряды в АКПП
  4. О тормозах и фрикционах в АКПП
  5. Гидравлическая система автоматической трансмиссии (АКПП)
  6. Переключение передач в АКПП
  7. Механизмы подстройки давления в АКПП
  8. Дополнительные механизмы в АКПП
  9. Особенности автоматической трансмиссии с электронными средствами управления и контроля (ЭУ-трансмиссия)

В отличие от шестерёнчатого насоса, производительность которого зависит от числа оборотов двигателя, производительность лопастного насоса возрастает пропорционально числу оборотов двигателя лишь до определённой величины этих оборотов. По достижении двигателем таких оборотов количество масла, перекачиваемое лопастным насосом, больше не растёт, а составляет определённую постоянную величину (рис. 17), то есть линейное давление в гидравлической системе трансмиссии будет постоянным. Это уменьшает потери мощности в системе, возникающие при перекачке большего, чем необходимо, количества масла.

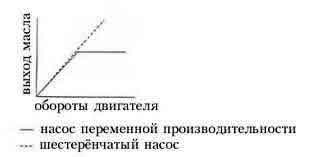

зависимость выхода масла от оборотов двигателя
Рис. 17

Принцип действия лопастного масляного насоса переменной производительности заключается в следующем. Когда обороты двигателя невелики, золотник насоса находится в положении, показанном на рис. 18а и 18б, и количество перекачиваемого насосом масла увеличивается пропорционально росту числа оборотов двигателя. При достижении определённой величины оборотов двигателя давление Р преодолевает давление Р1, пружина (spring) 2 сжимается и золотник движется, как показано на рис. 18в и 18г. В этой позиции золотника масло перетекает из канала а в канал b и далее в канал контроля количества масла (volume control passage), откуда направляется в камеру переменного объёма (variable chamber) насоса. Кулачок (cam ring) эксцентрика под воздействием возросшего давления масла в камере поворачивается на ролике (pivot roller), сжимая пружину (spring) 1 и уменьшая величину эксцентриситета насоса. Следовательно, производительность насоса уменьшается, соответственно, уменьшается давление масла в магистрали.

При работе масляного насоса масло закачивается из масляного поддона (oil pan) в каналы масляной магистрали. Слив избыточного масла в поддон через каналы А и В перекрыт золотником масляного клапана (рис. 19). Золотник удерживается в таком положении пружиной, когда количество перекачиваемого масла невелико. При увеличении числа оборотов двигателя и, следовательно, масляного насоса, количество масла, проходящего через клапан регулировки давления, увеличивается. Давление в полости С клапана увеличивается, вынуждая золотник перемещаться вниз ( по рисунку), открывая канал для слива избыточного количества масла из полости А в полость В и далее в поддон. Таким образом, поддерживается постоянное давление масла, называемое линейным давлением. Масло под таким давлением подаётся также в гидротрансформатор АКПП.

Дроссельный клапан (throttle valve).

В целях обеспечения комфортного вождения автомобиля необходимо обеспечить правильное соотношение линейного давления масла и нагрузки на двигатель. Это соотношение регулирует дроссельный клапан. Дроссельный клапан регулирует линейное давление, которое подаётся на клапаны переключения передач и балансируется в них давлением, создаваемым центробежным регулятором (governor- ом). В общем, дроссельный клапан связан с дроссельной заслонкой двигателя и предназначен для определения нагрузки на двигатель и создания соответствующего этой нагрузке давления масла в гидравлической системе.

Существуют 2 типа дроссельных клапанов:

  1. вакуумный;
  2. механически соединённый с педалью акселератора (газа).

Рассмотрим вкратце каждый из этих типов.

Вакуумный дроссельный клапан (vacuum throttle valve)

Осуществляет свои функции через вакуумную диафрагму и шток. Разрежение, создаваемое при работе двигателя в его впускном коллекторе, напрямую прикладывается к диафрагме дроссельного клапана. Степень разрежения обратно пропорциональна величине угла открытия дроссельной заслонки двигателя. Принцип действия вакуумного дроссельного клапана таков.

Шток клапана прижимается вниз силой Fs, которая возникает вследствие разницы силы пружины и силы разрежения, приложенной к диафрагме (рис. 20). Сила Fs уравновешена силой давления масла Ft, направленной вверх. Канал поступления дополнительного количества масла от масляного насоса перекрыт. При нажатии на педаль газа дроссельная заслонка открывается, разрежение во впускном коллекторе двигателя уменьшается, соответственно, увеличивается сила Fs, которая, преодолевая силу давления масла Ft, перемещает шток дросселя вниз, открывая проход для дополнительного количества масла от масляного насоса. Давление на выходе дроссельного клапана увеличивается.

Механический дроссельный клапан (mechanical throttle valve).

При нажатии на педаль газа механически связанный с ней кулачок дроссельного клапана, поворачиваясь, передвигает вправо плунжер, который, в свою очередь, сжимает пружину А. Под действием пружины А золотник также перемещается вправо, открывая канал 7 поступления масла от магистрали (линейное давление). Линейное давление, поступающее через канал 7, поступает и на выход 20 дросселя (рис. 21а). Так как давление масла в клапане увеличивается, золотник под этим давлением перемещается влево, сжимает пружину А и перекрывает канал 7 ( рис. 21б). Давление в канале 20 дросселя падает. Как только давление в канале 20 упадёт до определённой величины, золотник снова перемещается вправо пружиной А, открывая канал 7 поступления линейного давления масла. Таким образом, дроссельный клапан регулирует давление постоянным перемещением золотника вправо - влево под воздействием давления масла и пружины А. Сила пружины А зависит от степени нажатия педали газа, то есть в нашем случае от угла поворота кулачка. Когда кулачок поворачивается на больший угол, пружина А сжимается плунжером клапана сильнее, поэтому и сила её возрастает, соответственно потребуется большее давление в канале 20 дросселя, чтобы преодолеть силу пружины А и переместить золотник клапана. В результате, пружина А создаёт баланс между педалью газа и давлением на выходе дроссельного клапана.

Центробежный регулятор (governor), давление регулятора (governor pressure).

Давление центробежного регулятора - это давление масла, которое зависит от скорости автомобиля. Регулятор посылает сигналы в виде различных значений давления масла на клапаны переключения передач (1 - 2, 2 - 3, 3 - 4) для их автоматического включения (выключения).

Существуют 2 типа регуляторов.

Тип А (рис. 22).

Масло, проходя через центр вала в узле регулятора, передвигает золотник по направлению к валу, открывая канал слива масла. Золотник в регуляторе выполняет 2 функции - выступает как элемент, распределяющий потоки масла, и как груз, который может перемещаться под действием центробежной силы. Как только скорость вращения регулятора увеличивается, центробежная сила, возникающая в нём, заставляет золотник перемещаться от вала и закрывать канал слива масла. Давление масла в канале А возрастает

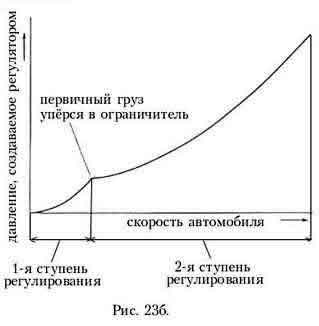

Чувствительность регулятора достаточна при высокой скорости автомобиля, но недостаточна при низкой. Поэтому в регуляторе устанавливаются 2 золотника (груза) - первичный и вторичный. Более тяжёлый первичный золотник работает при малых скоростях автомобиля. При достижении автомобилем определённой скорости первичный золотник становится неэффективным и в работу вступает вторичный золотник. Это даёт возможность регулировать давление регулятора почти в прямой зависимости от скорости автомобиля, будь она низкой или высокой. График зависимости давления, создаваемого центробежным регулятором, от скорости автомобиля показан на рис. 23б.

Тип В

график работы клапана давоения

Клапан регулятора создаёт своё давление от линейного давления.

1 - я ступень регулирования.
Когда скорость автомобиля невелика, основной и вспомогательный грузы, поднимаясь под действием центробежной силы в направлении стрелки, надавливают на золотник и он перемещается вниз, перекрывая канал слива масла и открывая канал для линейного давления масла. Давление на выходе регулятора быстро увеличивается до тех пор, пока первичный груз не упрётся в ограничитель.

2 -я ступень регулирования.
При высокой скорости автомобиля передвигается только вторичный груз. Величина перемещения золотника при этом меньше, соответственно, давление регулятора возрастает медленнее.

Ручной клапан (manual valve).

Ручной клапан предназначен для реализации команд, поступающих непосредственно от водителя: ехать вперёд, назад или парковать машину. Для передачи своих команд в трансмиссию водитель использует рычаг переключения передач, который в нашем примере может быть установлен в следующие позиции: P, R, N, D, 2 и 1 (рис. 24).

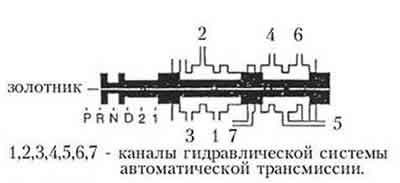

устройство ручного клапана
Рис. 24. Ручной клапан

Рычаг переключения передач механически связан с ручным клапаном. В свою очередь, ручной клапан направляет масло в определённые каналы гидравлической системы трансмиссии, соответствующие каждому положению рычага переключения передач. Давление масла, которое проходит через ручной клапан, является линейным давлением и регулируется клапаном регулировки давления масла.

Что происходит с автомобилем при различных положениях рычага переключения передач?

Р (Park). Трансмиссия в нейтральном положении, выходной вал механически зафиксирован. Двигатель может быть запущен.

R (Reverse). Осуществляется движение автомобиля задним ходом.

N (Neutral). Трансмиссия в нейтральном положении. Двигатель может быть запущен.

D (Drive). Движение вперёд на 1 - ой, 2 - ой, 3 - ей передачах (при 3 - скоростной АКПП).

О (Overdrive). Движение вперёд на 1 - ой, 2 - ой, 3 - ей и 4 - ой передачах ( при 4 - скоростной АКПП).

2 (Second). Движение вперёд, зафиксированное на 2 - ой передаче.

1 (Low). Движение вперёд, на 1 - ой передаче.

В большинстве АКПП клапан регулировки линейного давления масла и ручной клапан находятся в одном узле - клапанном устройстве (valve body).


Источник: AUTO.VL.RU - Родина японских машин
